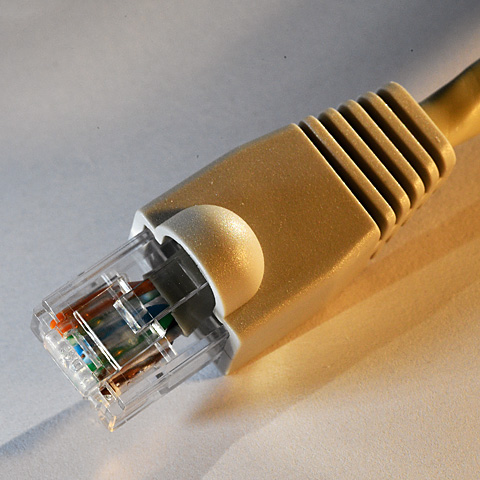

UTP-Kabels - RJ45

Kabels met RJ-45 connectoren kunt u bij ons kant en klaar kopen. Maar als u het leuk vindt (of als u maatwerk wilt), dan kunt u ze natuurlijk ook zelf maken, met behulp van de bij ons verkrijgbare hoogwaardige onderdelen en gereedschappen. Op deze pagina vind u de meest voorkomende aansluitschema's.

258A

De aansluitstandaard die in de meeste gevallen in combinatie met RJ-45 connectoren gebruikt wordt is 258A (ook wel bekend als 568B). De aderparen van de kabel worden daarbij als volgt op de pennen van de connector afgewerkt:

258A (568B)

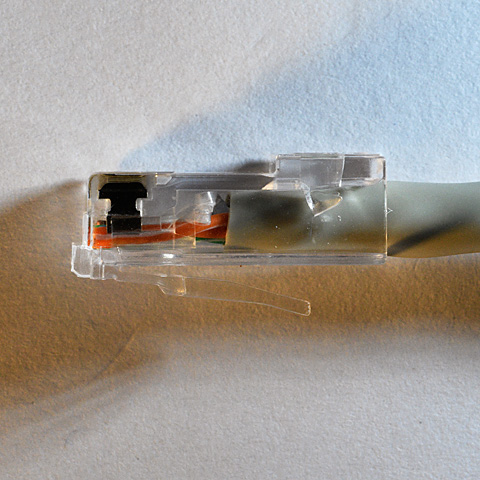

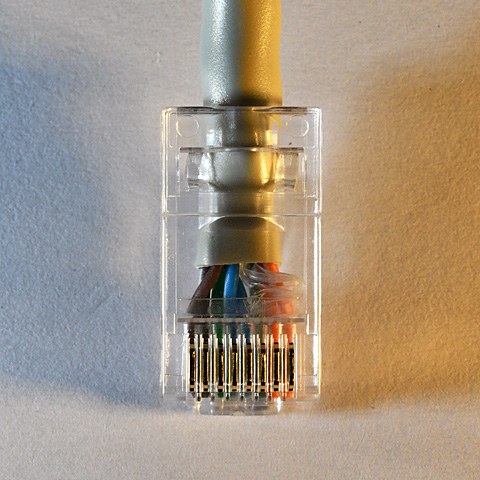

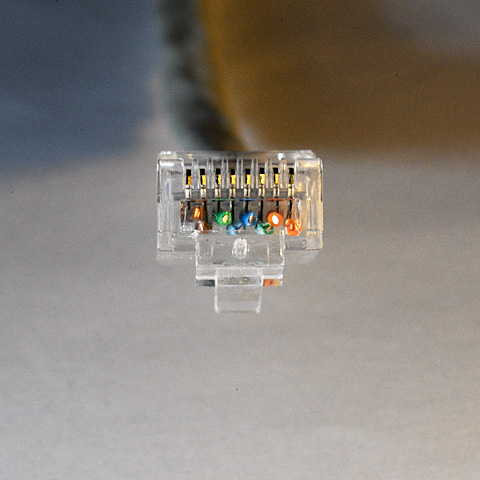

RJ45 female    RJ45 male

Kleurcodering

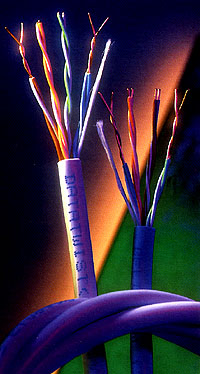

In het geval van UTP-kabels (unshielded twisted pair) wordt de onderstaande kleurcodering van deze standaard gebruikt:

#kleuren
1witoranjewit/oranje
2oranjeoranje
3witgroenwit/groen
4blauwblauw
5witblauwwit/blauw
6groengroen
7witbruinwit/bruin
8bruinbruin

Pinouts

De signalen die op een dergelijke kabel gebruikt worden verschillen uiteraard per toepassing. Hieronder treft u een aantal populaire toepassingen aan:

Data

Ethernet
Gbit
Ethernet Token ring RS232
DTE
RS232
DCE
Current loop IBM 3270
1 A+ Tx+ Rx+ Rx Tx Rx+ Tx+
2 A- Tx- Rx- SG SG Rx- Tx-
3 B+ Rx+ Tx+ DTR DCD Tx+ Rx+
4 C+ NC NC NC NC NC NC
5 C- NC NC NC NC NC NC
6 B- Rx- Tx- Tx Rx Tx- Rx-
7 D+ NC NC NC NC NC NC
8 D- NC NC NC NC NC NC

Telefonie

ISDN Analoog Digitaal
1 NC NC NC
2 NC NC NC
3 Rx+ NC NC
4 Tx- A V+
5 Tx+ B V-
6 Rx- NC NC
7 NC EB Tx
8 NC GND Rx

Kruiskabels

Een kruiskabel (ook wel eens null-modem genoemd) maakt u in het algemeen door op één van de twee connectoren de overeenkomende Rx en Tx aansluitingen om te wisselen.

Om een standaard UTP-kruiskabel te maken kunt u heel eenvoudig op de "gekruiste" connector de volgende kleurcodering gebruiken:

#kleuren
1witgroenwit/groen
2groengroen
3witoranjewit/oranje
4blauwblauw
5witblauwwit/blauw
6oranjeoranje
7witbruinwit/bruin
8bruinbruin
